用途：

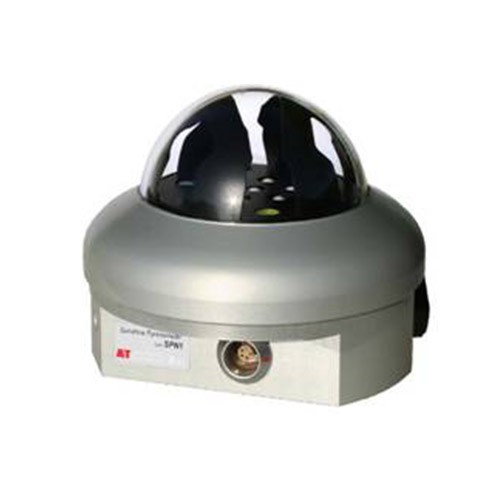

SPN1日照輻射計是氣象級的儀器，為長期戶外測試而設計內置加熱器。也可作為遮光環日照強度計、日溫計或傳統的日照記錄器使用。SPN1日照輻射記錄儀操作簡便，無須常規調整和極性排列，可在任何緯度都可工作。

特點：
?總輻射和散射輻射都可以同時測量，單位W/m2；
?輻射WMO標準的日照閾值：120 W/m2導向光束；
?無常規調整和極性排列；
?不需要移動部件，遮陰環和電動跟蹤裝置；
?可在任何緯度進行測量工作；
?精密的玻璃圓頂；
?寬頻率的熱堆傳感器；
?接近理想的光譜和余弦響應；
?標準的輸出靈敏度。

設計特點：

SPN1采用一排7個微型熱堆傳感器和控制器控制遮光方式來測量射入日光的直射和散射部分。遮光方式和微型熱堆傳感器的排放，使得無論太陽在什么位置，至少有1個熱堆傳感器完全暴露在陽光下并且至少有1個完全在陰暗處。所有7個微型熱堆傳感器接收同樣量的散射光。根據每個熱堆的讀數，微處理器計算出總輻射和散射的地面光線，并通過這些值得估算出日照狀況。

輸出：SPN1為總輻射和散射提供了兩個模擬電壓輸出及日照時數的數字輸出。這些輸出信號與數據采集器相連，如Delta-T的DL2e 及GP1。也可以直接通過RS232 串口連接電腦獲取讀數。

加熱器：在結露、結冰、下雪的情況下，內置的加熱器可使玻璃圓頂仍保持透明，確保在惡劣的氣候條件下也能測得可靠的數據。

SPN1的設計原理：

SPN1的設計原理被試用在Delta-T的BF3 輻射傳感器上，并通過了有效測試。采用微型熱堆傳感器，高質量的玻璃圓頂和鋁制外殼，大大改進了最初的設計。內部電子元件為重新設計為高精確度、低功耗元件。SPN1將總輻射減去散射可以得出直接輻射。

實驗比較結果：

SPN1 與Kipp & Zonen CM6B

Kipp & Zonen CM6B傳感器中的一個被太陽追蹤圓盤遮蓋住。以下展示了樣品的測試結果。（SPN1無需太陽追蹤部件）

日照時數：

日照亮度的WMO極限為與太陽直接光束垂直的平面上所接收到的120 W/ m2，它不能使用地面余弦校正傳感器直接測量，因此SPN1采用一個基于直接輻射散射比率的運算法則，并結合它們的絕對值來估算其在WMO標準的少數百分比內。此圖表為BF3 和Campbell-stocks日照記錄計，在數月內試驗的結果比較圖。依據WMO標準，BF3的每日誤差為20分鐘。相對應的Campbell-stocks的精確度更差，每日誤差將近1個小時。SPN1是目前BF3的日照傳感器的高級版本，使用的是相同的日照時數運算法則。

應用領域：
氣象學
?太陽輻射
?氣候變化
?氣體污染
?日照持續時間
?云層研究
農業和植物研究
?ET和熱通量研究
?冠層分析和模型化
建筑學和建筑物設計
?建筑管理系統
?PV效率和能量平衡

技術規格：

產地：英國
